Acer Aspire Revo R3600 : Modifier/ajouter des fonctinnalités

Ajouter une Sortie son numérique pour XBMC

(ne fonctionne pas sous windows)
XBMC est un excellent homeplayer qui vous permettra de regarder des vidéo en full HD sur votre revo.
Pour ceux qui se demandent comment installer XBMC sur leur aspire revo il y’a cet article, et celui là (ces 2 autres sont un peu plus techniques: là et là).

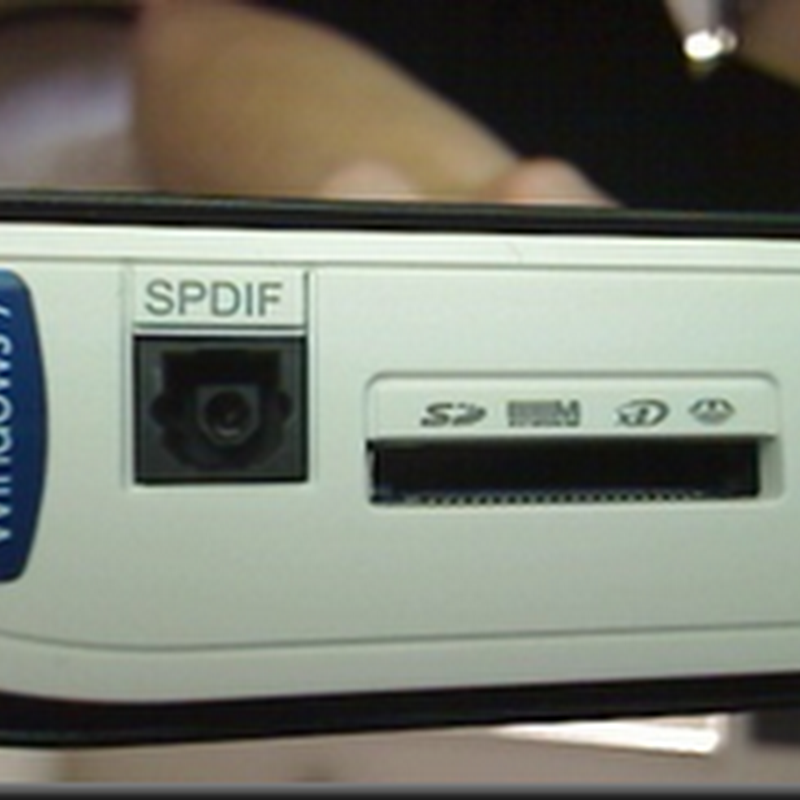

J’ai été assez déçu après avoir installé XBMC de voir que je ne pouvais pas utiliser mon kit d’enceintes 5.1 car il n’y a qu’un seul jack, et aucune sortie optique n’est présente sur le R3600. Le son sort en 5.1 sur la prise HDMI mais ça ne m’est pas d’une grande utilité sur ma télé stéréo… Par contre si on regarde le r3610 sorti quelques temps plus tard on remarque l’apparition d’une prise SPDIF optique.

Comme le bios du r3610 fonctionne parfaitement sur le R3600 on pouvait supposer que les composants étaient les mêmes.
J’ai donc ouvert mon R3600 à la recherche de la puce audio (voir ici pour la manip, utilisez plutôt un médiator plutôt qu’un tournevis, vous ferez moins de dégâts, ici le manuel technique de désassemblage ). Au dos de la carte mère on découvre un chipset audio assez classique realtek ALC662, ce qui est cool c’est que sur le site de realtek on trouve toutes les infos techniques de leurs chipsets et en regardant les infos sur ce chipset on apprend qu’il gère parfaitement le 5.1, qu’il permet d’avoir une sortie numérique 5.1 optique ou non, ou 3 jack séparés pour avoir le 5.1.

Mieux encore page 71 de ce document realtek donne les plans de montages pour les sorties numériques !

Hop là c’est parti on sort le fer à souder et les pièces nécessaire pour une sortie RCA (1€ à peine) :

• Une prise RCA femelle
• 2 condensateurs (0.01
• 2 résistances (100 et 200 ohms)

Le RCA a pour avantage par rapport à la sortie optique de ne pas nécessiter 5V pour fonctionner mais en cherchant un peu ça ne doit pas être compliqué de repiquer 5V quelque part sur la carte mère.
Pour ma part j’ai récupéré de la boite d’une vieille carte mère asus le montage déjà réalisé :

Ils n’y ont mis qu’un seul condensateur, une résistance de 385ohms et une de 100ohms.
Commencez par repérer le chipset audio sous la carte mère

Minutieusement, à l’aide d’un fer à souder équipé d’une panne très fine, souder un fil très fin sur la patte 48 du chipset puis repasser votre fil dans le petit trou qui traverse la carte mère juste en dessous du chipset :

Vous pouvez déjà remettre la carte mère ne place. Votre sortie numérique doit maintenant apparaitre sur la face supérieur de la carte mère comme ceci :

Il ne reste plus qu’a relier ce fil à votre montage (ou si vous avez de la chance à votre carte asus)

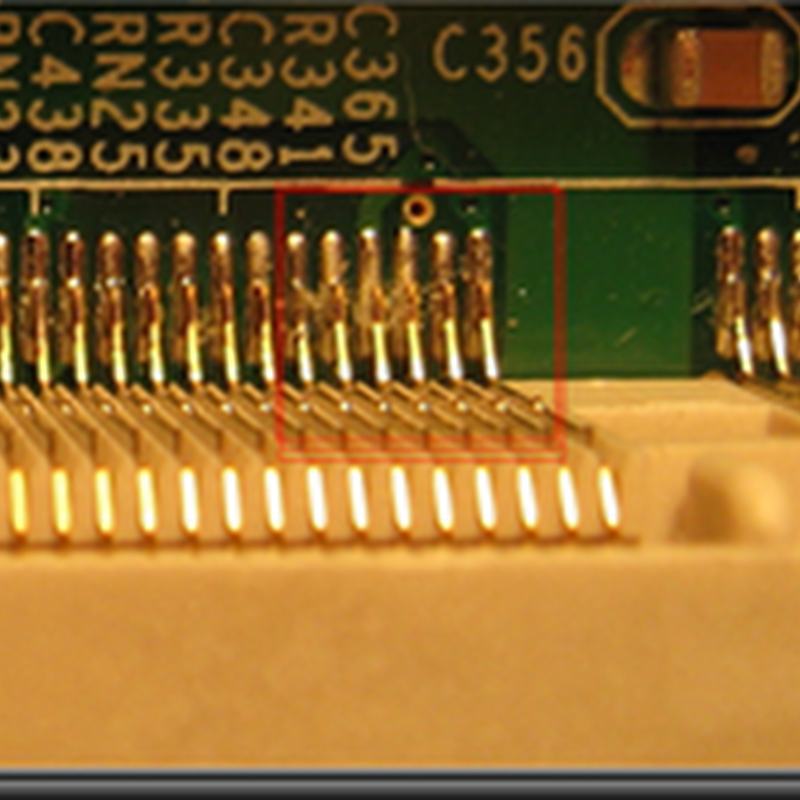

Un second fil doit être relié à la masse, vous avez l’embarras du choix, moi j’ai choisi l’une des pattes du lecteur de carte SD :

Je n’ai pas la place nécessaire pour intégrer le circuit asus dans mon boitier mais en faisant le montage soit même on doit pouvoir intégrer la prise RCA dans le boitier ici :


Je laisse le soin de faire le montage aux plus bidouilleurs ;)
Reste à configurer XBMC :

• sortie audio : numérique
• périphérique de sortie audio : custom
• personnaliser le périphérique audio : entrez “plug:dmixer”

Et Voilà !
Si quelqu’un trouve comment faire fonctionner cette sortie optique sous Windows je suis preneur !!

Système de refroidissement passif

A la recherche du silence ultime ? Vous pouvez utiliser ces 2 éléments pour refroidir votre Acer sans ventilateur. (à vous de voir comment les fixer ce n’est pas forcément évident ;'-) )
ZALMAN de Chipset NORTH BRIDGE NB47j
ASUS Triton 75
